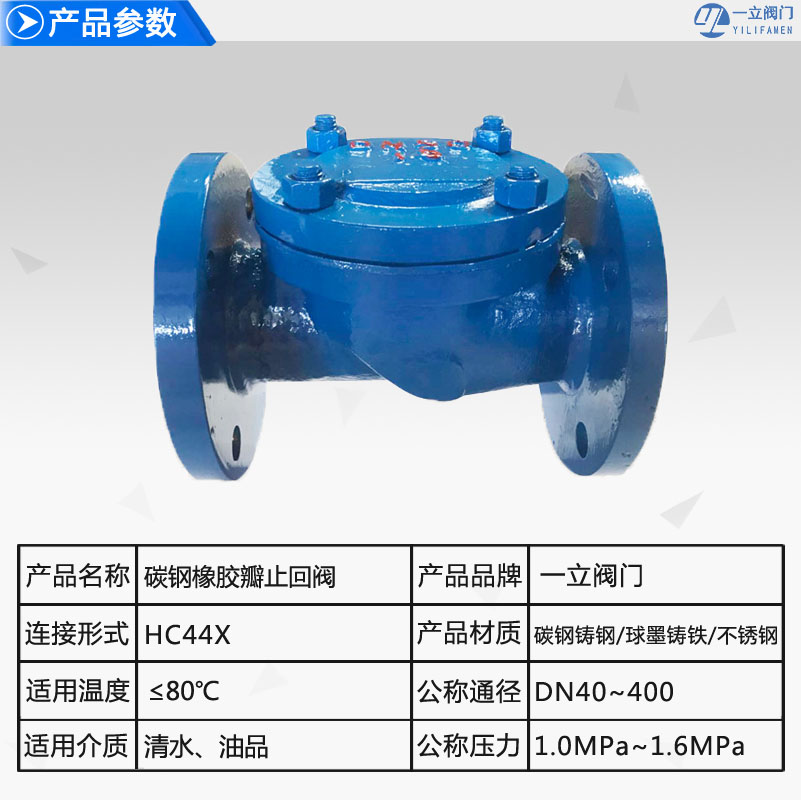

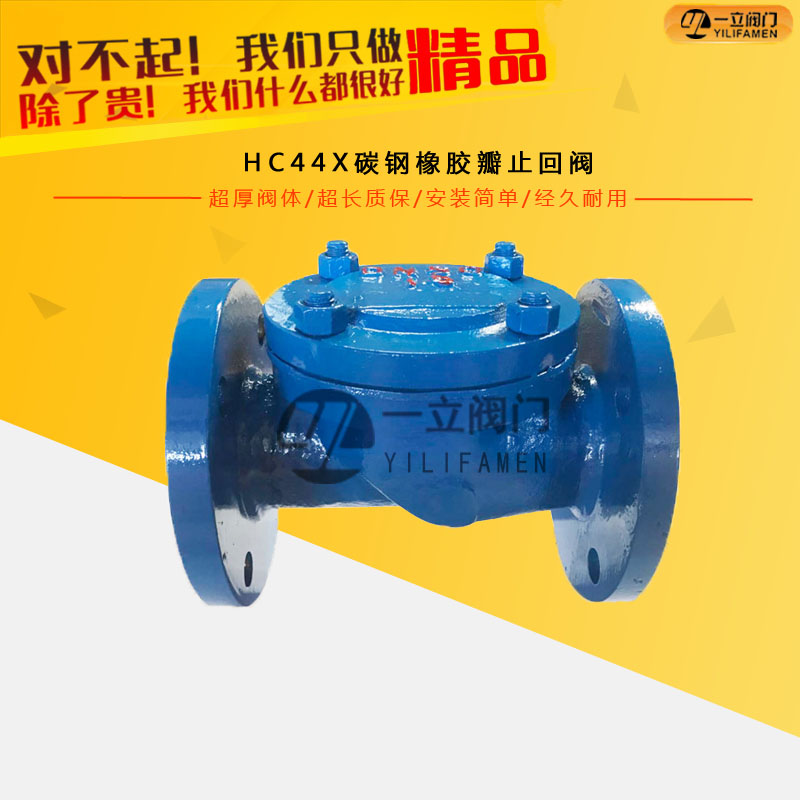

產品概述：



HC44X/SFCV 橡膠瓣止回閥由閥體、閥蓋、閥瓣和彈簧等組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。橡膠瓣止回閥,采用橡膠包皮旋啟式為閥瓣,在介質的作用下,可在閥體的整體式滑道上作上下滾動,從而打開或關閉閥門,密封性能好,消聲式關閉,不產生水錘.閥體采用全水流通道,流量大,阻力小,水龍頭損失比旋啟式小50%,水平或垂直安裝均可,可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0～80℃。



產品特點：

由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。

 主要技術參數：



公稱壓力(Mpa)	1.0	1.6
殼體試驗壓力(Mpa)	1.5	2.4
密封試驗壓力(Mpa)	1.1	1.76
適用溫度℃	<80
適用介質	清水、油品



 主要零件材料：



閥體、閥蓋	灰鑄鐵、碳鋼
閥瓣	橡膠組合件
彈簧	不銹鋼



主要外形尺寸：



公稱通徑(DN)	L	H
40	165	180
50	200	190
65	215	210
80	240	230
100	290	250
125	330	280
150	355	315
200	500	370
250	620	430
300	700	475
350	785	550
400	915	600

工作原理：

溝槽式橡膠瓣止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來介質倒流的閥門，又稱逆止閥、單向閥、逆流閥和背壓閥。止回閥屬于一種自動閥門，其主要作用是止介質倒流、止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。
