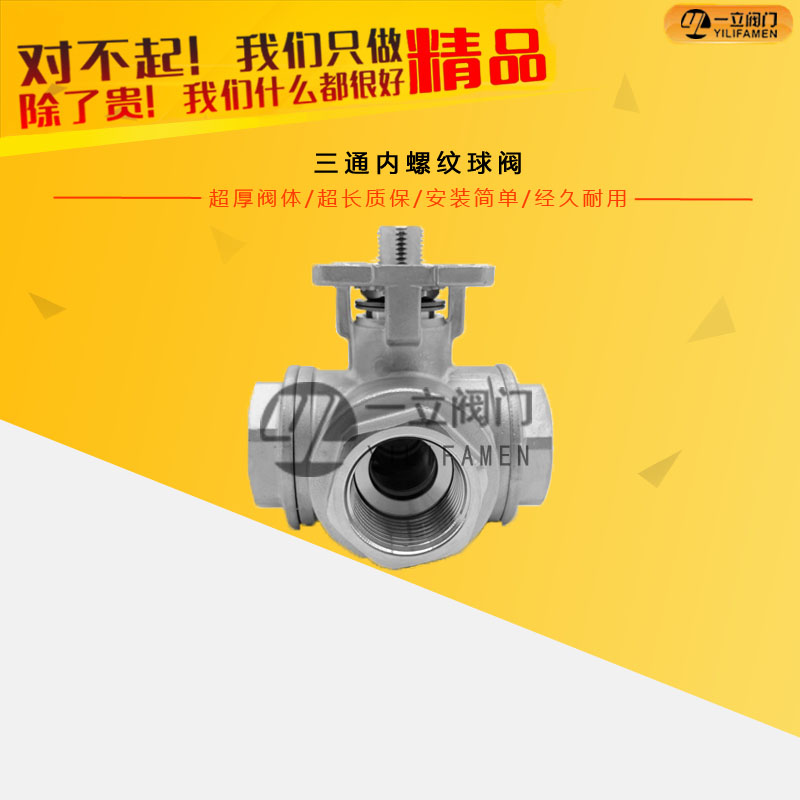

三通內螺紋球閥

  • 產品介紹： 內螺紋三通球閥分為L形和T形，L形（Q14F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q15F）三通球閥用于介質分流、合流及流 向切換。T形三通可以
  • 咨詢熱線：0577-67313796

  • 產品詳情




產品介紹：

內螺紋三通球閥分為L形和T形，L形（Q14F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q15F）三通球閥用于介質分流、合流及流 向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
三通球閥結構緊湊，密封可靠，結構簡單，方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和，適用于水 、溶劑、酸和天然氣等一般工作介質，用于截斷或接通管路中的介質，亦可用用于流體的調節與控制。

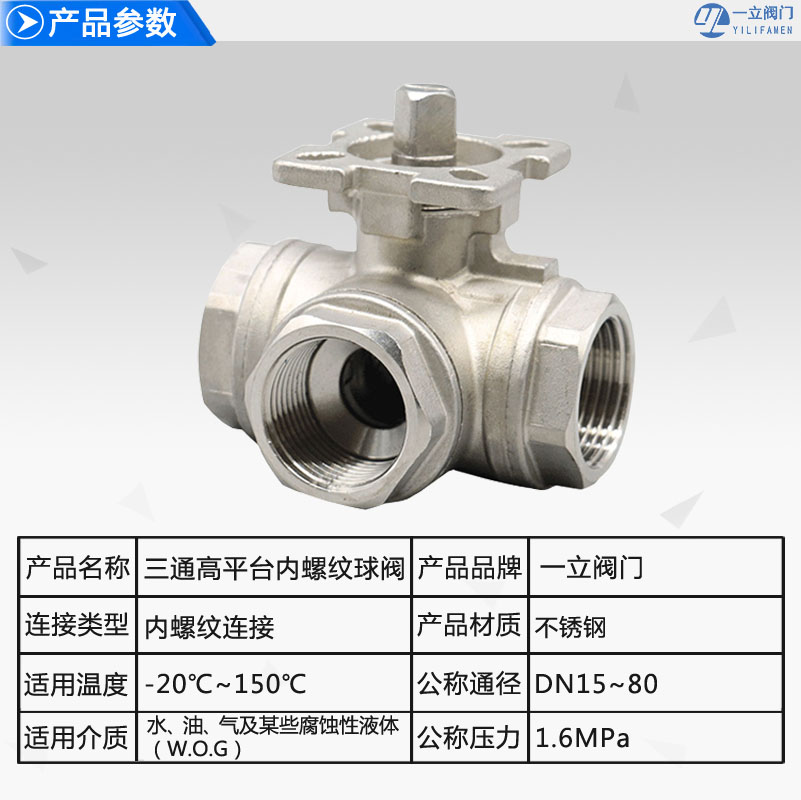

技術參數：

序號

零件名稱

材質

1

閥體

不銹鋼CF8M/CF8

2

閥蓋

不銹鋼CF8M/CF8

3

球

不銹鋼CF8M/CF8

4

球墊

聚四氟乙烯/PTFE

5

閥桿

不銹鋼CF8M/CF8

6

填料

聚四氟乙烯/PTFE

7

中口

聚四氟乙烯/PTFE

8

大薄片

聚四氟乙烯/PTFE

9

壓蓋螺母

不銹鋼CF8M/CF8

10

手柄

不銹鋼CF8M/CF8

11

流向指示牌

ALUMINUM

12

華司

不銹鋼/CF8

13

螺帽

不銹鋼/CF8

14

鎖定裝置

不銹鋼/CF8

15

皮套

塑料

16

盲蓋

不銹鋼/CF8M/CF8


三通內螺紋球閥 安裝尺寸：

SIZE

d

L

H

D1

B

W1

W2

h

重量WT（g）

1/2″

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4″

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1″

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

11/4″

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

11/2″

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2″

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450


手動三通T型球閥：

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT（g）

1/2″

12.7

75

59

126

71.0

335

375

22.4

35.0

10-24UNC

550

3/4″

16

85

64

126

81.5

390

425

22.4

35.0

10-24UNC

725

1″

20

100

80

145

102.0

505

515

22.4

35.0

10-24UNC

1000

11/4″

25

115

90

145

108.5

510

575

25.4

38.1

10-24UNC

2000

11/2″

32

125

96

204

121.0

580

630

25.4

38.1

1/4-20UNC

3000

2″

38.1

148

106

204

138.5

655

730

25.4

38.1

1/4-20UNC

4650

密封性能：
1.密封圈是合金鋼堆焊，所以硬密封球閥在開關時不會產生太大的磨損。（它的硬度系數為65-70）：
2.密封性能好；由于硬密封球閥的密封是采用人工研磨，直到閥芯與密封圈完全吻合才能使用。所以他的密封性能是可靠的。
3.開關輕；由于硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起，所以在外界力量超過彈簧的預緊力時開關非常輕。
4.使用壽命長：已廣泛應用于石油、化工、發電、造紙、原子能、火箭等各部門，以及人們?nèi)粘Ｉ钪小?br />
工作原理：
Q14F內螺紋三通球閥分L型和T型。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通。T型氣動三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

產品特點：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料聚四氟彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和。
