球閥
您的位置：主頁 > 產品中心 > 球閥 >
prevnext

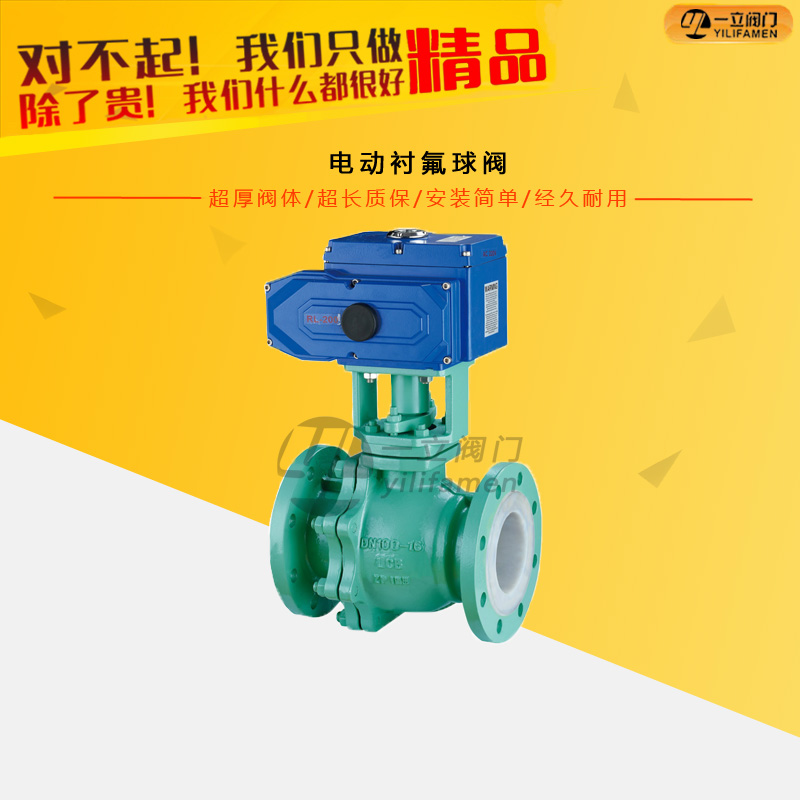

電動襯氟球閥

  • 電動襯氟球閥： 球閥和旋塞閥屬同一類閥門，不同的是球閥用圓形瞳孔的球體作啟閉機件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉的目的。 電動襯氟球閥特點： 1、球閥基
  • 咨詢熱線：0577-67313796

  • 產品詳情


概述：

電動襯氟球閥是采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差和較大的溫差變 化范圍內具有高密封性能和低操作扭矩。可作開關或調節之用，本產品適用于各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。全通徑閥門提供最大的流量，并可用于掃線清洗或隔離輸送的管道。

電動襯氟球閥，由氣動活塞式執行機構和O型襯氟球閥組成。

閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。
球閥和旋塞閥屬同一類閥門，不同的是球閥用圓形瞳孔的球體作啟閉機件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉的目的。

電動襯氟球閥特點：

1、球閥基本系列為Q41F46型，可分為對分（二片）式和三片式兩種結構形式，除具有一般球閥所具有的流體阻力小、啟閉速度快、結構簡單。

2、采用FEP襯里層的球閥，具有極高的化學穩定性，可以使用出“熔融堿金屬和元素氟”意外其他任何強腐性介質。

3、采用全通徑、浮動球結構、閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路為何。

4、啟閉件球體與發剛鑄（鍛）為一體，杜絕了由于壓力變化而引起的閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全。

5、結構工藝，是密封面及密度良好，加之人字環形PTFE填料組合，是閥門達到零泄漏。

6、兩片式、三片式結構可適應各種不同的管理系統和工況條件、其中三片式球閥允許主閥體與兩側閥體分離，可實現在線快速更好、維修。

技術規范：

設計標準

GB12237

結構長度

GB12221

法蘭標準

JB/T79-94

GB9113.1-26

檢驗試驗

JB/T9092-99

驅動方式

手動、電動、氣動、蝸輪

技術參數及性能：

電源

AC110、220、380V/DC24、220V

公稱通徑

DN15～200mm

輸出力矩

50NM～2000NM

公稱壓力

PN1.6、2.5MPa

任選功能

開關型、觸點型、開度信號、智能調節型

閥軸材質

WCB,不銹鋼

動作范圍

0～905

閥體材質

碳鋼、304/316/316L不銹鋼

動作時間

15秒/30秒/60秒

球體材質

鋼襯F46、F3、F4、PFA、PO

環境溫度

-30～60

閥座密封

FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO

手動操作

附帶手柄操作

溫度

50～180

限位

電氣、機械二重限位

適用介質

硝酸類、醋酸類、堿類、強氧化性介質等

防護等級

IP-67(防爆外殼:ExdBT4IP67可選)

輸入信號

0-10，1-5VDC/4-20mA(智能調節型)

特點

耐酸堿，密封性能好、阻力小、動作穩定


外形尺寸：

公稱通經

L

D

D1

D2

f



Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

15

1/2

130

95

65

45

2

14

4-φ14

20

3/4

140

105

75

55

2

16

4-φ14

25

1

150

115

85

65

2

16

4-φ14

32

5/4

165

135

100

78

2

18

4-φ18

40

3/2

180

145

110

85

3

18

4-φ18

50

2

200

160

125

100

3

20

4-φ18

65

5/2

220

180

145

120

3

20

4-φ18

80

3

250

195

160

135

3

22

4-φ18

100

4

280

215

180

155

3

22

8-φ18

125

5

320

245

210

185

3

24

8-φ18

150

6

360

280

240

210

3

24

8-φ23

200

8

457

335

295

265

3

26

8-φ23

250

10

533

390

350

320

3

28

12-φ23

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

20

3/4

130

105

75

55

2

16

4-φ14

25

1

140

115

85

65

2

16

4-φ14

32

5/4

165

135

100

78

2

18

4-φ18

40

3/2

165

145

110

85

3

18

4-φ18

50

2

203

160

125

100

3

20

4-φ18

65

5/2

222

180

145

120

3

20

4-φ18

80

3

241

195

160

135

3

22

8-φ18

100

4

305

215

180

155

3

24

8-φ18

125

5

356

245

210

185

3

26

8-φ18

150

6

394

280

240

210

3

28

8-φ23

200

8

457

335

295

265

3

30

12-φ23
