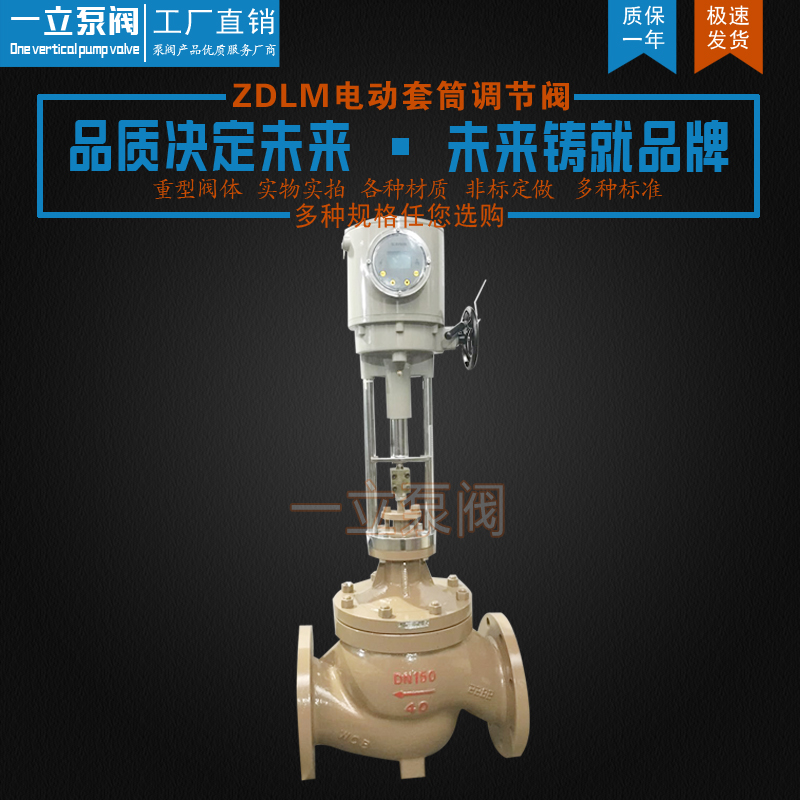

ZDLM高溫套筒電動調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構，接受0～10或4～20mA.DC信號驅動閥門啟閉。其中電動高溫套筒調節閥用于將兩種流體混合成第三種流體，或不同溫度的同種流體，混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
電動高溫套筒調節閥口徑由25mm至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，溫度范圍-60℃至450℃，控制信號為0～10或4～20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
|
公稱通徑 DN(mm)
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
額定流量系數 KV
|
合流
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
|
分流
|
|
|
|
|
|
85
|
135
|
210
|
340
|
535
|
|
|
額定行程 (mm)
|
16
|
25
|
40
|
60
|
|
||||||
|
流量特性
|
直線拋物線
|
|
|||||||||
|
工作溫度 (℃)
|
普通型：鑄鐵： -20～200、鑄鋼：-40～250、鑄不銹鋼：-60～250散熱型：鑄鋼： -40～450、鑄不銹鋼：-60～450
|
|
|||||||||
|
介質溫度 (℃)
|
200以下(對合流閥而言)
|
|
|||||||||
|
固有可調比 R
|
30
|
|
|||||||||
|
公稱壓力 PN(MPa)
|
1.0 1.6 4.0 6.4
|
|
|||||||||
|
允許泄漏量
|
硬密封：Ⅳ級軟密封：VI級
|
|
|||||||||
|
作用方式
|
電開、電關
|
|
|||||||||
|
信號范圍 (mA.DC)
|
0～10 4～20
|
|
|||||||||
|
電源電壓
|
220V、50H Z 380V、50H Z 24V、AC/DC
|
|
|||||||||
|
環境溫度 (℃)
|
伺服放大器： 5～45 執行機構：-10～55
|
|
|||||||||
|
全行程時間S
|
普通型
|
12.5
|
20
|
32
|
48
|
|
|||||
|
電子型
|
30
|
30
|
48
|
60
|
|
||||||
|
消耗功率(W)
|
普通型
|
28
|
35
|
|
|||||||
|
電子型
|
, 6
|
15
|
25
|
40
|
|||||||
它的相關結構圖：
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
咨詢： ZDLM高溫套筒電動調節閥
